电力电缆

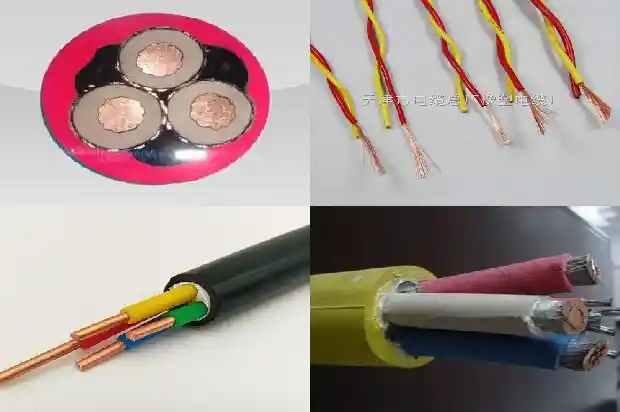

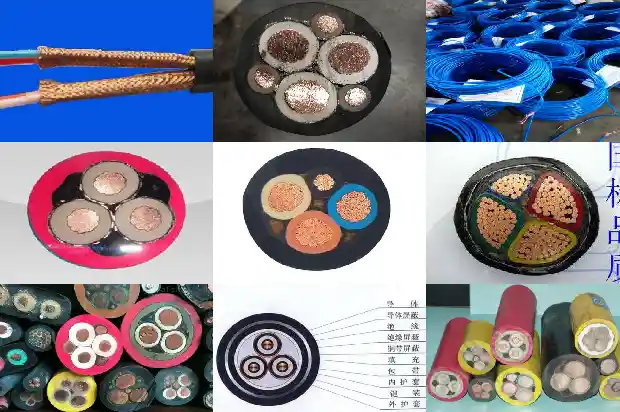

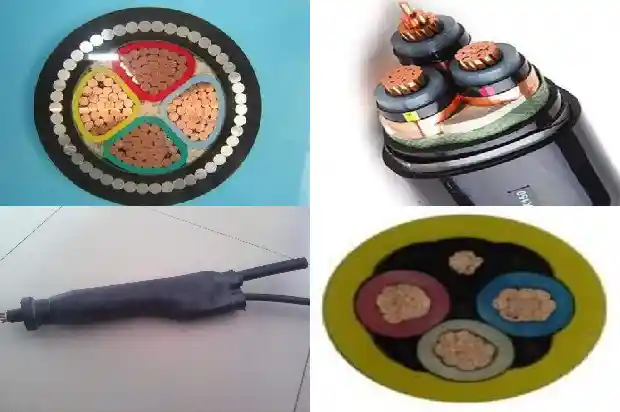

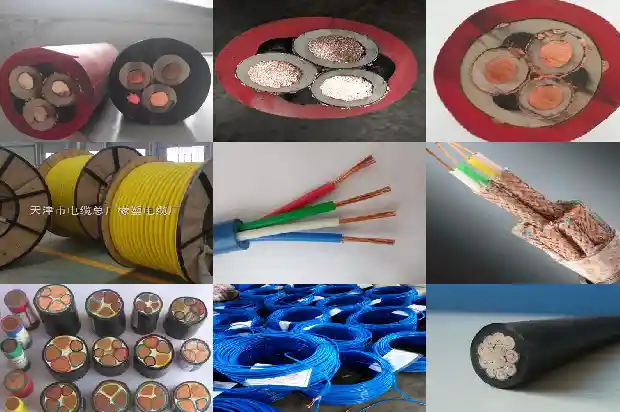

电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成 (1)线芯:线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分 (2)绝缘层:绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离,保证电能输送,是电力电缆结构中不可缺少的组成部分 (3)屏蔽层:15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层 (4)保护层:保护层的作用是保护电力电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电缆。电力电缆的线芯有单芯、双芯、三芯、四芯、五芯、三加一芯、三加二芯、四加一芯、多芯控制电缆等#电缆基本上都是铜芯线,除了增加了地导体外,还增加了绝缘层,提高了电缆的抗老化特性。应用:电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。信息传输系统:用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。型号中拼音字母表示方法:类别、用途代号A-安装线;B-绝缘线;C-船用电缆;K-控制电缆;N-农用电缆;R-软线;U-矿用电缆;Y-移动电缆;JK-绝缘架空电缆;M-煤矿用;ZR-阻燃型;NH-耐火型;ZA-A 级阻燃;ZB-B 级阻燃;ZC-C 级阻燃;WD-低烟无卤型。

电力电缆是用于传输和分配电能的电缆,电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。在电力线路中,电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,包括1-500KV以及以上各种电压等级,各种绝缘的电力电缆。电力电缆1、产品执行标准:GB/T12706-2008额定电压1kV及以下铜芯、铝芯塑料绝缘电力电缆。2、使用特性:电缆在环境温度不低于0°C时,或当环境温度上升至环境温度较高时,应采用具有阻燃或耐火功能的电缆。3、电缆的使用特性:电缆导体的长期允许工作温度应不超过90°C。电缆敷设时的环境温度应不低于0°C,弯曲半径应不小于电缆外径的10倍。电缆允许弯曲半径:三芯电缆不小于电缆外径15倍;单芯电缆不小于电缆外径20倍。电缆的额定电压Uo/U为 0.6/1kV;多芯电缆不小于电缆外径20倍。4、使用特性:电缆导体的长期允许工作温度应不超过90°C,电缆敷设时弯曲半径应不小于电缆外径的10倍。电缆敷设时允许弯曲半径非铠装电缆不小于电缆外径的10倍;铠装电缆不小于电缆外径的12倍。5、电气装备用电线电缆该类产品主要特征是:品种规格繁多,应用范围广泛,使用电压在1kV及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

城市道路照明工程施工及验收规程：3.2.19 过街管道、绿地与绿地间管道应在两端设置工作井，超过 50m时应增设工作井，灯杆处宜设置工作井。

工作井应符合下列规定：1 井盖应有防盗措施；2 井深不得小于 1m，井应有渗水孔；3 井宽不应小于 700mm。电力工程电缆设计规范上亦有相关要求。

3×95平方铜芯YJV电缆的安全电流是298A；铜芯3×16平方电缆安全电流是97A。

铜芯1x95平方电缆1000米铜重量是845500g，铜的密度是8.9，则1x95x8.9x1000=845500g。

电缆中一般信号线才会有屏蔽层屏蔽层的作用是抗干扰，信号的传输过程中肯定会遇到多多少少的干扰，如高压，低压，高频，电波，磁场的干扰。线越长干扰越大，损耗也越大。所以屏蔽要随线路的增加而增加。屏蔽是按照编数来区分的，英文字母P表示市面上信号线的屏蔽一般有64P、80P、96P、112P、128P、156P等等屏蔽线的材质有纯铜铜包铜铝铝铜合金铜包铝锌铜合金等等一般纯铜比较好，但屏蔽的要求不是那么严格。

YJV 1x500平方铜芯电缆的直径是25.24毫米。根据圆面积公式S=πr²，S为500，r为半径，则r=√(500/3.14)，直径等于25.24毫米。

4芯6平方铝芯VLV22电缆220v下功率为6.6千瓦；380v下功率为16.78千瓦。

4芯6平方铝芯VLV22电缆的载流量为30A，电压220v下功率的计算公式为p=UI，则220x30=6.6千瓦；电压380v下功率的计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），则1.732x380x30x0.85=16.78千瓦。

VV22-2x35平方铜芯电缆载流量表：

型号	材质	载流量
VV22-2x35平方	铜	129

3x25平方铜芯电缆的直径是9.77mm。根据圆面积公式S=πr²，S为75，r为半径，则r=√(75/3.14)，直径等于9.77mm。

铜芯单芯95平方电缆200米含铜量为169.1kg，铜的密度为8.9，则1x95x8.9x200=169.1kg。
